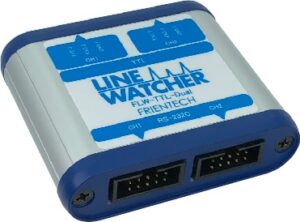

LINE WATHCER RS-232Cモニター

2週間無償貸し出し実施中！ぜひ使い勝手をお試しください。

目次

USBで簡単接続！

PCとはUSBで接続するだけ。別途電源は不要です。

32bit／64bitのOSに対応

  • Windows10/11対応

2CH同時モニター

  • 業界初の2CH 同時モニター登場！
  • 2CHをリアルタイムにモニタするので、複数機器間の通信不具合解析に最適です。
  • ラインモニターを2台用意する必要がありません(これ1台でモニター可能です)。
  • 1CHのみでも使用可能

2CH独立した通信速度設定

  • 更に業界初の機能搭載！
  • 通信レートが異なる複数機器を同時モニター可能
  • CH1 は9,600bps、CH2 は19,200bpsなどの違う条件設定でのモニターが可能です

高速通信対応

  • 最大230.4kbps

オプションのコンバーターを利用すれば、RS-485,RS-422,TTLのモニターも可能

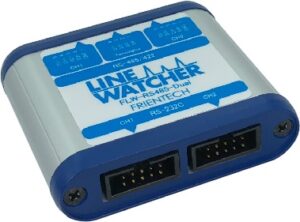

RS-485,RS-422をモニターしたい時は、RS-485/422 Converterを利用。

TTLをモニターしたい時は、TTL Converterを利用。

1msec分解のアイドル測定

  • 1 msec から最大1時間

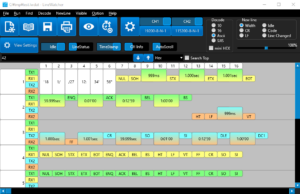

解析に役立つタイムスタンプ

年月日時分秒のタイムスタンプを記録可能です。

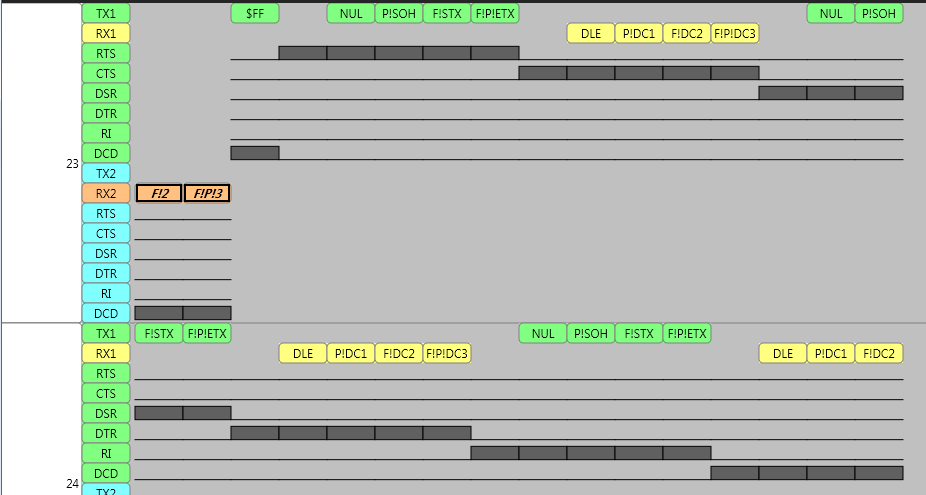

ラインステータス

  • リアルタイムで直感的に洗練された表示

便利なブレーク検出

  • ブレーク・マークを表示
  • ブレークを検出！もちろん、マークも検出可能

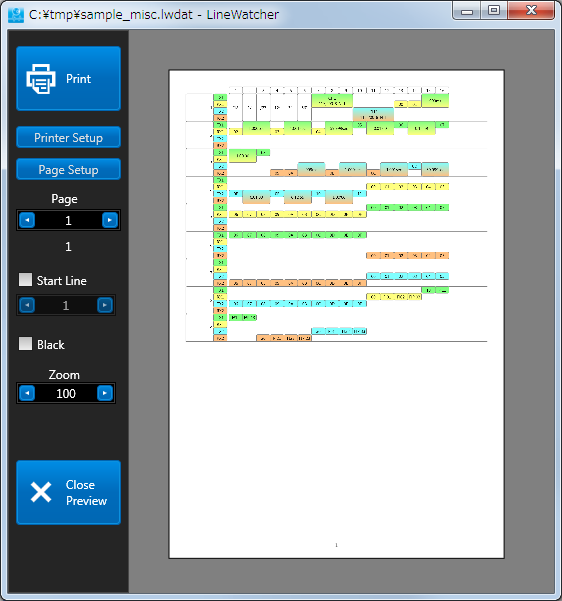

印刷

解析結果を印刷し、通信内容を確認する事が可能です。

長時間記録

  • HDDの最大容量まで

多彩なデコード機能

基本的には下記4種類のデコードがあり、10進数,Ascii,SJISは16進数を併記することも可能です。

  • 10進数
  • 16進数
  • Ascii
  • SJIS

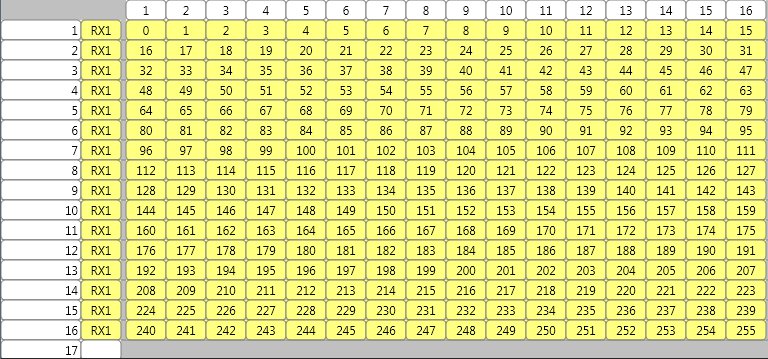

10進数

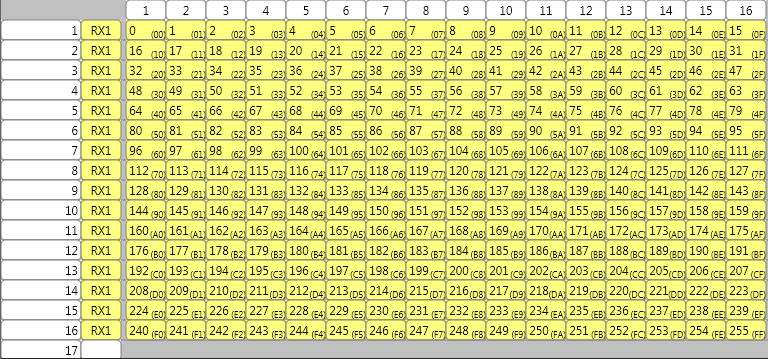

10進数+mini HEX

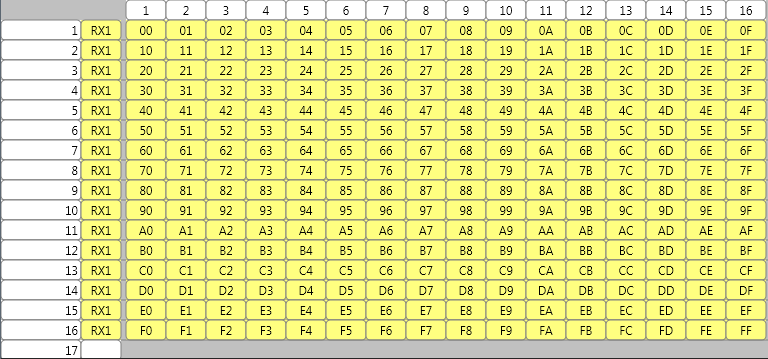

16進数

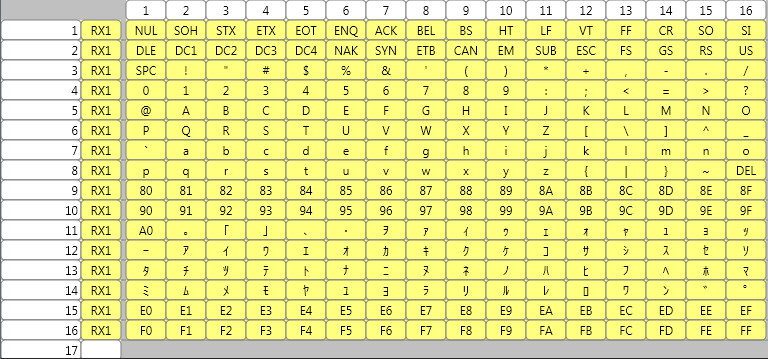

Ascii

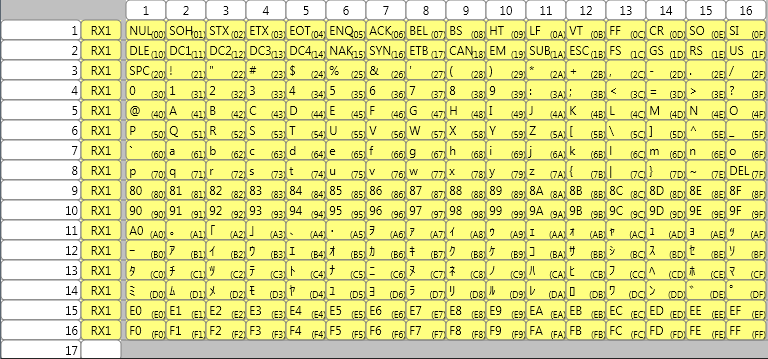

Ascii + mini HEX

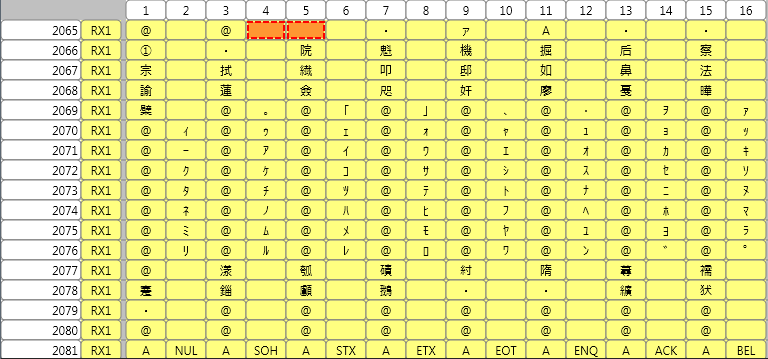

SJIS

SJIS + mini HEX

検索機能

記録したログを様々な方法で検索し、必要なデータにたどり着くことが出来ます。

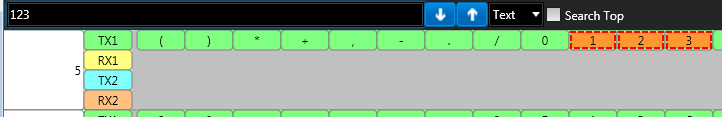

テキスト検索

16進数検索

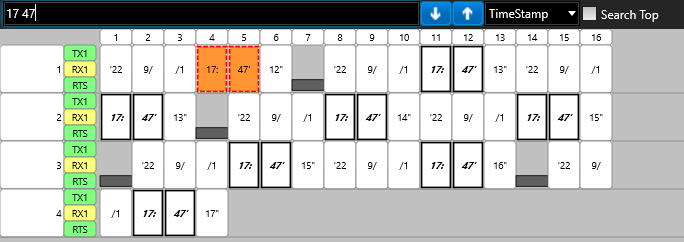

タイムスタンプ検索

検索は、年月日時分秒の一部だけでも検索可能です。

仕様

通信方式RS-232C
プロトコル調歩同期シリアル
通信速度50, 75, 100, 110, 135, 150, 200, 300, 600, 1200, 1800, 2000, 2400, 3200, 3600,4800, 7200, 8000, 9600, 10400, 12000, 12800, 14400, 16000, 16800, 19200,24000, 26400, 28800, 32000, 33600, 38400, 46000, 50000, 56000, 57600,64000, 76800, 115200, 153600, 230400
各チャンネル毎、別々に設定可能
スタートビット1bit
データビット7bit, 8bit
パリディ無し、奇数、偶数
ストップビット1bit, 2bit
対応信号TXD、RXD、DCD、DSR、RTS、CTS、RI、DTR
表示形式10進数、16進数、ASCII
アイドル表示1ms～1時間
タイムスタンプ年、月、日、時、分、秒を表示
電源USB給電
外形寸法W70mm×D60mm×H20mm
対応OSWindows7/8.1/10/11(32bit/64bit)

ダウンロード・資料

・デバイスドライバ

FTDI Chip ⇒ D2XX Drivers “Windows(Desktop)*” の “Comments”にある”setup executable”をダウンロードしてください。

・アプリケーション

リリースノート

 バージョン リリース日ファイル名
0.392024/04/11linewatcher-0.39.exe
0.382022/11/28linewatcher-0.38.exe
0.372022/09/07linewatcher-0.37.exe
0.352022/06/20linewatcher-0.35.exe

・ファームウェア

 バージョン リリース日ファイル名
0.192018/06/04flw_firm_bin_019.zip

・取扱説明書

 バージョン リリース日ファイル名
第6版2023/06/17LineWatcher_instructions_ver006_01.pdf

・lwdatファイル仕様

LINE WATHCERのファイル形式の解説です。

 バージョン リリース日ファイル名
rev012023/07/28f_lw_fileformat_rev01_unofficial.zip

よくあるご質問

Q & A
インターネット接続無しで利用できますか？

インターネット接続は不要です。

対応するWindowsバージョンを教えてください。

Windows7以降のOSに対応しております。32bit版、64bit版どちらも対応しております。
対応OS : Windows7、Windows8、Windows8.1、Windows10、Windows11に対応
※Windows7以前のOSにつきましては動作保証外です

データの保存はできますか？

可能です。一度保存したデータを本製品アプリケーションで再度開いて確認することができます。

対応ボーレートはいくつですか？

下表の通りです。

5075100110135150
2003001200180020002400
320036004800720080009600
104001200012800144001600016800
192002400026400288003200033600
384004600050000560005760064000
76800115200153600230400
CH1とCH2で異なるボーレートの通信をモニターできますか？

はい。できます。各CHで別々にボーレート、ストップビット、パリティなどの設定が可能です。

TTLレベルのモニターは可能ですか？

別売オプションのTTLコンバーターをご利用いただくことでモニター可能です。

RS485/RS422のモニター可能ですか？

別売オプションのRS485コンバーターをご利用いただくことでモニター可能です。

長時間記録のファイルは何個になりますか？

32MB毎に１ファイル作成します。

ドライバーをダウンロードしたいのですが、どこで入手できますか？

本製品はFTDI社のD2XXドライバーを使用しております。
https://ftdichip.com/drivers/d2xx-drivers/
こちらのリンクからダウンロードすることができます。

非該当証明書は出せますか？

はい。非該当証明書を発行しております。
メール(p-linewatcher@frientech.com )でお申し込み下さい。

お客様と同じログを共有出来ませんか？

アプリケーション バージョン　0.32　以降(2021/5/13以降)で対応しました。
ダウンロードは こちら

本体　[CH1] [CH2]　のコネクター形状は何ですか？

MIL10ピンコネクター　(HRS:HIF3FC-10PA-2.54DS)
Dsub9　オス・メス

長時間ログは日ごとになりませんか？

バージョン0.35で対応いたしました。
日付を跨ぐとファイルが新しく作成されます。

保証はどうなっていますか？

購入から１年間を保証期間としています。
購入日がわかるデータと本体、不具合内容を弊社まで送って下さい。
※購入日がわかるデータが無い場合は保証対象外です。
１年間限定保証はこちら

アイドルタイムの測定区間はどこですか？

アイドル測定は、データ受信終わりからデータ受信終わりまでの時間を計測しています。
アイドル測定分解能は1msecです。

LINE WATCHERソフトウェアの利用(ライセンス)

LINE WATCHERのアプリケーションは、LINE WATCHERの購入にかかわらず自由に利用可能です。

動かない時

1.本体をUSBに接続した時、POWER LEDが3回点滅するか？
