特徴

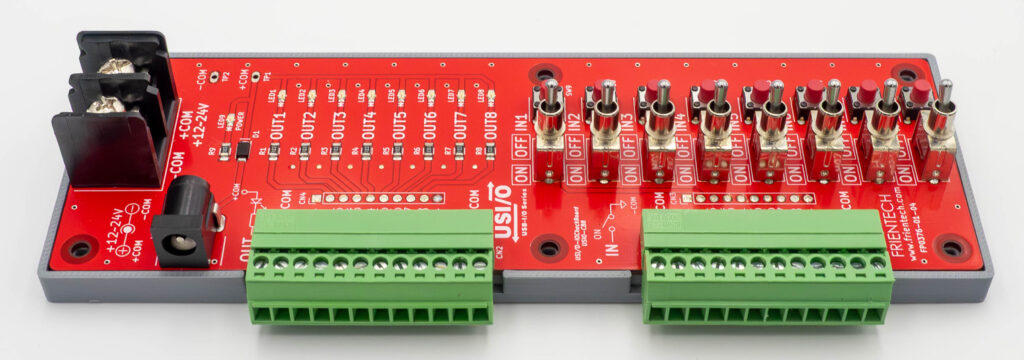

USI/O IOチェックボード(USI/O IO CheckBoard)は、絶縁I/O ユニットやシーケンサに接続して、絶縁I/O のデバッグが簡単に出来る検査ボードです。
ACアダプターとコネクタ型のネジ式端子台が付属し、お持ちの絶縁I/Oモジュールに配線をするだけで、すぐに使用可能です。
入力にはスイッチ、出力にはLEDを搭載し、直観的な操作が可能。
今までにありそうでなかった検査ボードです。
コネクタ型ネジ式端子台
ネジ式端子台は、コネクタとなっているので、簡単に取り外しが可能です。機材入れ替え時スピーディーに対応できます。
入力スイッチ
入力にはトグルスイッチとタクトスイッチを搭載し、信号を常時オン・常時オフや押した時だけオンが簡単に操作可能。
出力LED
出力にはLED を搭載し、一目で出力状態がわかります。
電源
付属ACアダプタを接続する事で、絶縁された回路を簡単に動作確認する事が出来ます。
また、端子台も搭載しているので、使用範囲内で自由な電圧の電源供給も可能です。
仕様
型番 | USIO-CB8 |
品名 | USI/O IOチェックボード |
入力部(トグルスイッチ) | 最大26VDC 200mA以下 |
出力部(LED) | 12VDC時1点2.5mA 24VDC時1点5mA |
電源供給 | 12~24VDC±10%(DCジャック・端子台) |
消費電流 | 24VDC時 約100mA |
動作温度範囲 | 0℃~+50℃ ※但し結露無き事 |
外形寸法 | 55(W)×170(D)×28(H) ※付属コネクタ部・ゴム足含まず |
重量 | 約 85g (ACアダプター含まず) |
使用コネクタ | 12pin 3.5mmピッチ(ネジ式端子台) |
ダウロード・資料
概要 | バージョン | リリース日 | ファイル名 |
---|---|---|---|
取扱説明書 | 第1版 | 2024/10/15 | usio-cb8_manual_rev1.pdf |
基板外形図 | Rev019 | 2025/01/08 | FP0376-01-04_USIO-IOCheckBoard基板外形図_Rev019.pdf |
保証書 | 第2版 | 2025/5/22 | USI/O IOチェックボード保証書 |
